INTERFACCIA ANALOGICA OPTOISOLATA (PCB Analog Interface ex PCB IF-14)

IF-A

Programmazione tensione e corrente mediante tensione esterna 0-10 Volt (su richiesta 0-5 Volt). Uscita segnali monitor della tensione e della corrente, con segnale 0-10 Volt (su richiesta 0-5 Volt). Segnali open collector di Constant Voltage e Constant Current (CV-CC), non presenti nei mod.60,140 e multiuscita.

ATTENZIONE: gli alimentatori multiuscita richiedono una interfaccia per ogni output.

INTERFACCE DIGITALI OPTOISOLATE (PCB Digital Interface)

IF-R

suffisso identificativo interfaccia RS232.

IF-U

suffisso identificativo interfaccia USB.

IF-RU

suffisso identificativo interfaccia RS232 + USB.

IF-D/DigIntUnit

Interfaccia con caratteristiche analoghe alla IF-D/RS232+USB, ma gestita da una propria MCU ed utilizzata in apparecchi con esigenze particolari (compatibilità con precedenti apparecchi, etc.)

Protocollo di comunicazione in formato ASCII con 8 bit dati, 1 bit stop, nessuna parità. Baud rate settabile da menù, a: 9,6 - 19,2 - 38,4 - 115,2 Kbps. L'interfaccia permette di: impostare la tensione ed il limite di corrente, resettare le impostazioni, abilitare / disabilitare l'’'output; inoltre restituisce l'’'identificativo e lo status device (CV, CC, UN, OT, Disable, Enable, etc) e la lettura del monitor di tensione e di corrente a 15 bit. I pacchetti RTX possono essere trattati con polinomio CRC16, mediante attivazione da Menu. La comunicazione dei pacchetti RTX non trattati con polinomio CRC16, può essere eseguita utilizzando qualunque terminale seriale gratuito (es. Terminal, HTCcomm, etc.); mentre nel caso di pacchetti non trattati con polinomio CRC16, la comunicazione è eseguibile con l'’' APP DEMO fornita su richiesta o con APP custom specifica del cliente.

INTERFACCE MainWiFi OPTOISOLATE (MainWiFi Interface)

IF-W

suffisso identificativo interfaccia WiFi

IF-E

suffisso identificativo interfaccia ETH

IF-WE

suffisso identificativo interfaccia WiFi + ETH

IF-RW

suffisso identificativo interfaccia RS232 + WiFi

IF-UW

suffisso identificativo interfaccia USB + WiFi

IF-RE

suffisso identificativo interfaccia RS232 + ETH

IF-UE > <

suffisso identificativo interfaccia USB + ETH

IF-RUL - <RUL>

suffisso identificativo interfaccia RS232 + USB + LAN.

IF-RUW - <RUW>

suffisso identificativo interfaccia RS232 + USB + WiFi.

IF-RUWL - <RUWL>

suffisso identificativo interfaccia RS232 + USB + WiFi + LAN.

IF-RWL - <RWL>

suffisso identificativo interfaccia RS232 + WiFi + LAN.

IF-UWL - <UWL>

suffisso identificativo interfaccia USB + WiFi + LAN.

Il protocollo e le caratteristiche della comunicazione seriale rimangono analoghe a quelle sopra citate, mentre la comunicazione via WiFi e LAN, viene facilitata dall'installazione ed utilizzo dell'app EUTRON-PA.

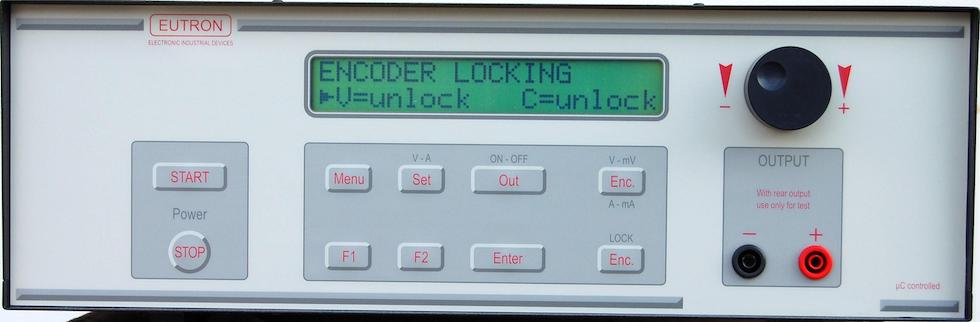

PANNELLO ANTERIORE DIGITALE CON REGOLAZIONE MEDIANTE ENCODER

DPS

Su richiesta possibilità di customizzazione dei pulsanti, disponibile su una vasta gamma di prodotti
